半导体设备维修两个典型案例

 新世纪光电是一家在台湾上市的大型芯片制造厂,其主要包括磊晶生产,芯片前后段制程,以及最新的倒装芯片封装,

其在大陆昆山有投资建造工厂,主要从事芯片生产及其芯片封,有激光切割机,点测机,分类机,AOI设备等数百台,是一家自动化程度非常高的企业,基本上整个生产流程,都是由设备来完成的,因而生产设备的良好运行,显的尤为重要。东莞芯维工控科有限公司,为其提供了强有利的半导体设备维修服务,在长期的合作过程中,得到了他们的高度认可,受到了他们的好评,现摘录几个半导体设备维修案例。


一、ASM640焊线机,开机后无法进入系统,不断重启,主板故障

技嘉GA-945PL-S3E

ASM640上的GA-945PL-SE工控主板

接到客户报障后,东莞半导体设备维修中心汪工第一时间跑到现场,与工程师一起了解到的情况如下。

该设备有两台工控主机,机身左右分布一台,各带一CRT显示器,开机后,系统正常启动运行,但当系统运行到某一处时,实然中断,然后机器开始重启,又重新进入到开机状态,就这样一直不断重复着。

解决步骤:

1.初步怀疑是左边工控机的系统程序出现问题,拆下硬盘,从另外一台好的机器上,做硬盘拷贝

2.将硬盘装机后,重新开机,故障以旧,判断可能左边工控主机的主板有问题,于是拆下来其主板,安装到同样的一台ASM640设备上,开机后也开始出现不断重启的故障,现在可以肯定是工控主板出现了问题

3.该主板是一块技嘉早期的工控主板GA-945PC-3E,接电源开机后,不到一分钟时间CPU风扇停止转动,各主要芯片对地打阻值正常

4.重点检查了复位重启电路,没有发现异常,更换了主电源芯片,故障现象以旧

5.从好的主板上拆下BISO芯片,焊接到故障主板,开机后正常启动,故障排除

6.购买新的BIOS芯片,COPY正确的芯片程序,故障排除,客户试机后,确认OK


二、mpi点测机二合一功能板没有输出电压

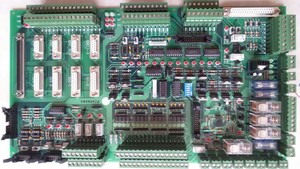

MPI点测机二合工功能板

MPI点测机二合工功能板

故障描述:24电压无输出,无法使用

解决步骤:

1.初步外观检测,没有发现明显损坏的电子元器件,导线也无断开现象

2.上电后,检测24V输出口,确实无电压输出

3.测量电源芯片各引脚,发现FB脚有导常

4.分析电源电路,发现一芯片对地打阻值后,存在明显短路,只是无法确定该芯片型号

5.绘出部分线路图,分析出了这个芯片的用途,及其可能电特性,购买符合此要求的芯片替换,上电后测试,有24伏电压输出

6.交客户试机后,运行良好



本文章由东莞半导体维修中心道滘分部管工提供,联系电话:13790663326
